Litetruss H32 L Traversen
Produktübersicht

Produktübersicht

Die universal einsetzbare Litetruss H32L-Baureihe in Heavy-Duty-Ausführung ist speziell für die leistungsstarke Installation im Messe- und Ladenbau, für den mobilen Einsatz in der Bühnentechnik oder als robustes Tragsystem für Beleuchtungsanlagen entwickelt worden und bietet somit für unzählige Projektanforderungen die passende Konstruktionsgrundlage.

Charakteristisch für alle Litetruss-Produkte ist die Symbiose aus hervorragenden Materialeigenschaften und einem konischem Verbindersystem, das gerade durch die sauber und kraftschlüssige Montage eine hohe Belastbarkeit bei nur geringem Materialgewicht ermöglicht. Für den schnellen Zusammenbau benötigen Sie lediglich einen leichten Aluminiumhammer. Das Litetruss H32L-Traversensystem ist wie alle übrigen LitetrussBaureihen in den unterschiedlichsten Längen und Farben lieferbar. Das Litetruss-KonusVerbinderset ist separat erhältlich.

Geprüfte Sicherheit

Geprüfte Sicherheit

Abmessungen

Abmessungen

Spezifikationen

Spezifikationen

Breite: 290 mm
Tragrohr: 48,3 x 3 mm
Ø Füllstäbe: 16 x 2 mm
Legierung: EN-AW 6082 T6

Belastungstabelle H32L

Belastungstabelle H32L
Spannweite Gleichmäßig
verteilte Last
Durchbiegung Mittige Einzellast Durchbiegung
m kg/m mm kg mm
2,0 457,0 1,1 914,0 1,7
3,0 303,8 3,7 911,5 5,8
4,0 227,2 8,7 812,2 12,4
5,0 181,3 17,0 647,4 19,3
6,0 150,6 29,3 537,2 27,9
7,0 128,7 46,6 458,0 38,1
8,0 99,6 61,9 398,4 49,8
9,0 78,2 78,3 351,7 63,2
10,0 62,8 96,8 314,1 78,3

Belastungsangaben sind nur bei vertikaler Anwendung gültig!



Hohe Gleichlasten sind idealisiert zu verstehen. Die Lasteinleitung hat im Knoten zu erfolgen. Das obere Hauptrohr muss min. alle 120 cm seitlich gehalten werden! Die Belastungswerte sind unter Verwendung von 10.9 Bolzen berechnet.

Strecken, Winkel und Bauteile H32L

Strecken, Winkel und Bauteile H32L
2 Weg Winkel 120° / C004U
Art.-Nr.: 374320045
2 Weg Winkel 120° / C004U

2 Weg Winkel, vertikal

Schenkellänge: 500 mm

Shop

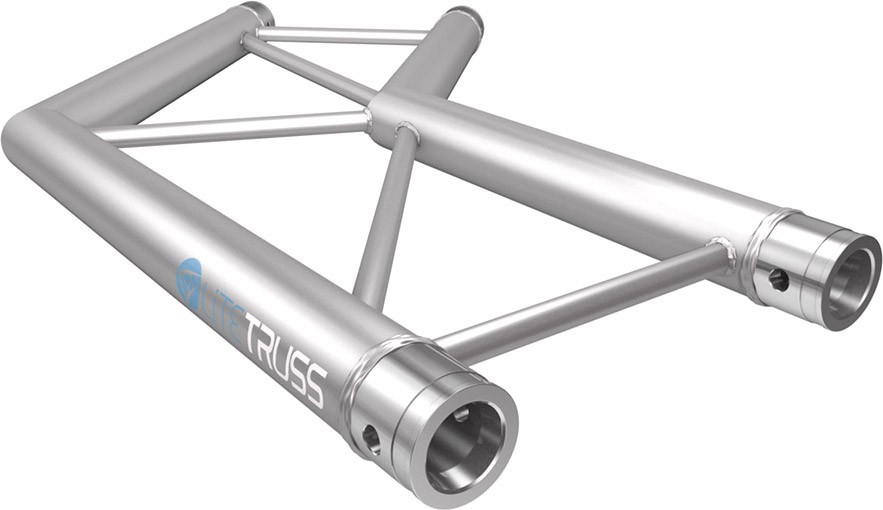

2 Weg Winkel 135° / C005F
Art.-Nr.: 374320054
2 Weg Winkel 135° / C005F

2 Weg Winkel, horizontal

Schenkellänge: 500 mm

Shop
2 Weg Winkel 135° / C005U
Art.-Nr.: 374320055
2 Weg Winkel 135° / C005U

2 Weg Winkel, vertikal

Schenkellänge: 500 mm

Shop
4 Weg Kreuz 90° / C016F
Art.-Nr.: 374320164
4 Weg Kreuz 90° / C016F

4 Weg Kreuz, horizontal

Schenkellänge: 710 x 710 mm

Shop

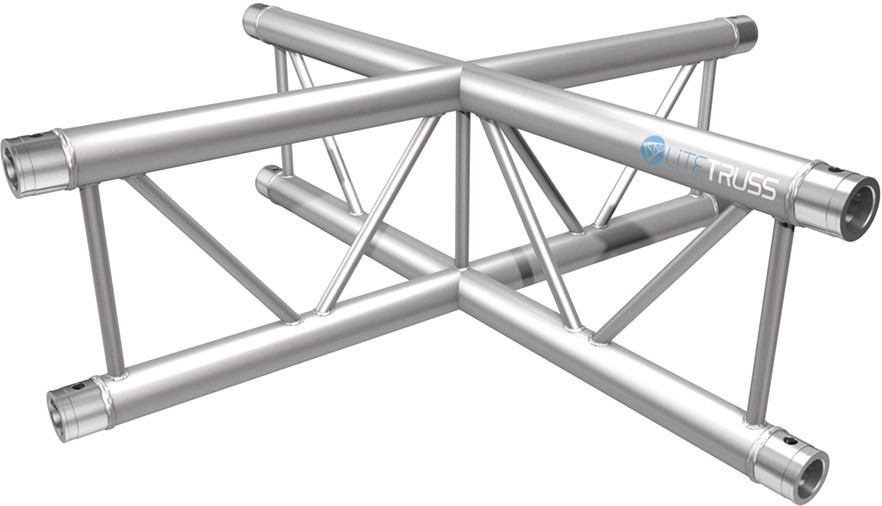

4 Weg Kreuz 90° / C016U
Art.-Nr.: 374320165
4 Weg Kreuz 90° / C016U

4 Weg Kreuz, vertikal

Schenkellänge: 710 x 710 mm

Shop
3 Weg T-Stück 90° / C017F
Art.-Nr.: 374320174
3 Weg T-Stück 90° / C017F

3 Weg T-Stück, horizontal

Schenkellänge: 710 x 500 mm

Shop

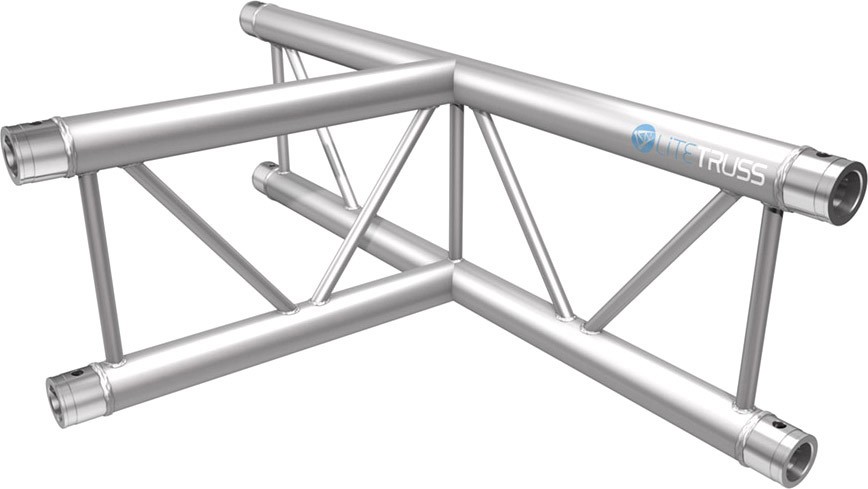

3 Weg T-Stück 90° / C017U
Art.-Nr.: 374320175
3 Weg T-Stück 90° / C017U

3 Weg T-Stück, horizontal

Schenkellänge: 710 x 500 mm

Shop
Bodenplatte
Art.-Nr.: 374320000
Bodenplatte

Bodenplatte

Länge: 310 mm

Shop
Konus
Art.-Nr.: 370000010
Konus

Konus für Litetruss Systeme

Shop
Halbkonus
Art.-Nr.: 370000020
Halbkonus

Halbkonus mit M10-Gewinde

Shop
Halbkonus M12
Art.-Nr.: 370000038
Halbkonus M12

Halbkonus M12+20 mm Space und 50 mm Ring

Shop
Bolzen
Art.-Nr.: 370000005
Bolzen

Bolzen für Litetruss Systeme

Shop
Bolzen M8 Gewinde
Art.-Nr.: 370000060
Bolzen M8 Gewinde

Bolzen mit Gewinde M8

Shop
R-Clip
Art.-Nr.: 370000015
R-Clip

R-Clip für Litetruss Systeme

Shop
2er Verbinderset
Art.-Nr.: 370000052
2er Verbinderset

2er Verbinderset; 2x Konus, 4x Bolzen, 4x R-Clip

Shop
Strecke 21 cm
Art.-Nr.: 374320210
Strecke 21 cm

Strecke: 21 cm

Shop
Strecke 25 cm
Art.-Nr.: 374320250
Strecke 25 cm

Strecke: 25 cm

Shop
Strecke 29 cm
Art.-Nr.: 374320290
Strecke 29 cm

Strecke: 29 cm

Shop
Strecke 50 cm
Art.-Nr.: 374320500
Strecke 50 cm

Strecke: 50 cm

Shop
Strecke 71 cm
Art.-Nr.: 374320710
Strecke 71 cm

Strecke: 71 cm

Shop
Strecke 75 cm
Art.-Nr.: 374320750
Strecke 75 cm

Strecke: 75 cm

Shop
Strecke 100 cm
Art.-Nr.: 374321000
Strecke 100 cm

Strecke: 100 cm

Shop
Strecke 150 cm
Art.-Nr.: 374321500
Strecke 150 cm

Strecke: 150 cm

Shop
Strecke 200 cm
Art.-Nr.: 374322000
Strecke 200 cm

Strecke: 200 cm

Shop
Strecke 250 cm
Art.-Nr.: 374322500
Strecke 250 cm

Strecke: 250 cm

Shop
Strecke 300 cm
Art.-Nr.: 374323000
Strecke 300 cm

Strecke: 300 cm

Shop
Strecke 350 cm
Art.-Nr.: 374323500
Strecke 350 cm

Strecke: 350 cm

Shop
Strecke 400 cm
Art.-Nr.: 374324000
Strecke 400 cm

Strecke: 400 cm

Shop
Strecke 450 cm
Art.-Nr.: 374324500
Strecke 450 cm

Strecke: 450 cm

Shop
Strecke 500 cm
Art.-Nr.: 374325000
Strecke 500 cm

Strecke: 500 cm

Shop
2 Weg Winkel 45° / C001F
Art.-Nr.: 374320014
2 Weg Winkel 45° / C001F

2 Weg Winkel, horizontal

Schenkellänge: 1000 mm

Shop

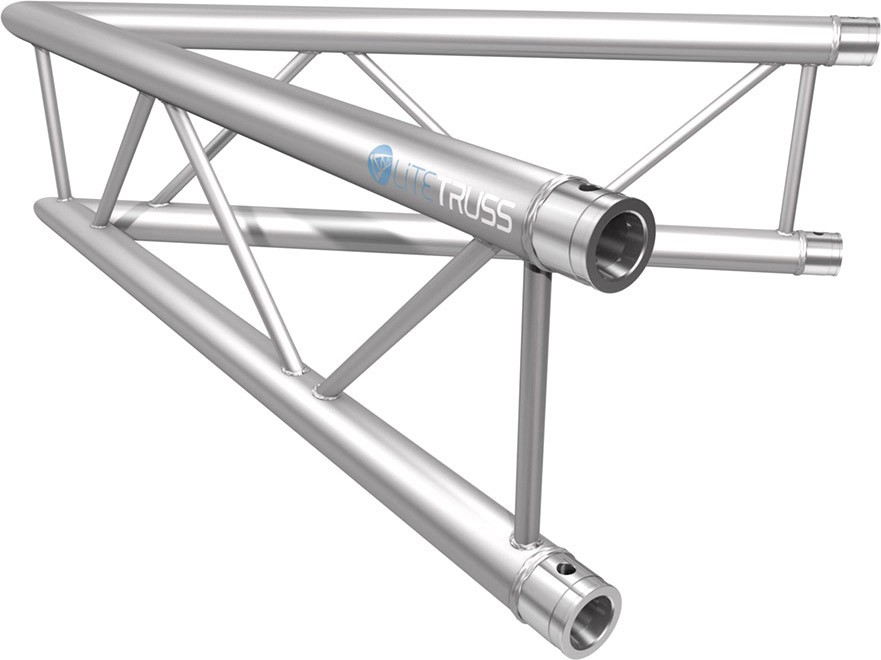

2 Weg Winkel 45° / C001U
Art.-Nr.: 374320015
2 Weg Winkel 45° / C001U

2 Weg Winkel, vertikal

Schenkellänge: 1000 mm

Shop
2 Weg Winkel 60° / C002F
Art.-Nr.: 374320024
2 Weg Winkel 60° / C002F

2 Weg Winkel, horizontal

Schenkellänge: 1000 mm

Shop
2 Weg Winkel 60° / C002U
Art.-Nr.: 374320025
2 Weg Winkel 60° / C002U

2 Weg Winkel, vertikal

Schenkellänge: 1000 mm

Shop
2 Weg Winkel 90° / C003F
Art.-Nr.: 374320034
2 Weg Winkel 90° / C003F

2 Weg Winkel, horizontal

Schenkellänge: 500 mm

Shop
2 Weg Winkel 90° / C003U
Art.-Nr.: 374320035
2 Weg Winkel 90° / C003U

2 Weg Winkel, vertikal

Schenkellänge: 500 mm

Shop

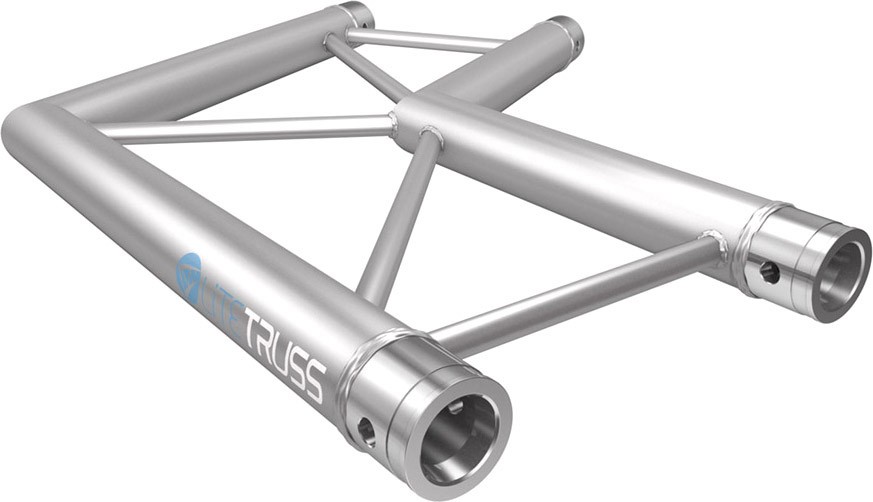

2 Weg Winkel 120° / C004F
Art.-Nr.: 374320044
2 Weg Winkel 120° / C004F

2 Weg Winkel, horizontal

Schenkellänge: 500 mm

Shop

Traversenkreise H32L

Traversenkreise H32L

Momentan nicht vorhanden.
