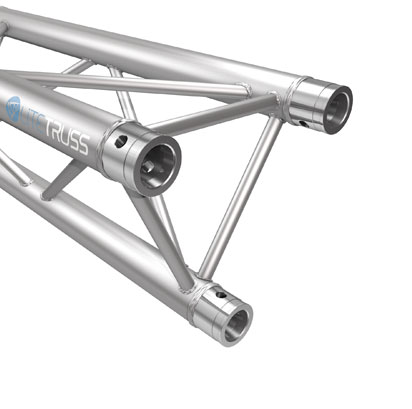

Die Traversen aus der Litetruss X33D-Baureihe sind die ausdrucksstarken Allrounder unter den 3-Punkt Traversen. Ob als flexibel einsetzbares Tragsystem für Beleuchtungsanlagen im Messe- und Ladenbau, als stilvolle Werbetürme auf Veranstaltungen und Events oder als kleine Konzertbühnen im mobilen Einsatz – Litetruss X33D ist auch den anspruchvollsten Aufgaben problemlos gewachsen.
Traversen sind stilvoll, modern und individuell gestaltbar. Zudem weisen sie die einzigartige Beschaffenheit auf, eine kompakte Bauform mit einer hohen Belastbarkeit und einem geringen Eigengewicht zu kombinieren. Einen wesentlichen Beitrag dazu leistet das separat erhältliche Konusverbindersystem, das eine absolut kraftschlüssige und saubere Montage ermöglicht. Sie benötigen lediglich einen leichten Aluminiumhammer für den reibungslosen Zusammenbau. Das Litetruss X33D-Traversensystem ist wie alle übrigen Litetruss-Baureihen in den unterschiedlichsten Längen und Farben erhältlich.
| Breite: | ~ 290 mm |
| Höhe: | 258 mm |
| Tragrohr: | 51 x 2 mm |
| Ø Füllstäbe: | 16 x 2 mm |
| Legierung: | EN-AW 6082 T6 |
| Spannweite | Gleichmäßig verteilte Last |
Durchbiegung | Mittige Einzellast | Durchbiegung |
| m | kg/m | mm | kg | mm |
| 2,0 | 783,1 | 2,5 | 1023,9 | 2,6 |
| 3,0 | 453,0 | 7,4 | 679,5 | 5,9 |
| 4,0 | 253,2 | 13,2 | 506,4 | 10,6 |
| 5,0 | 160,7 | 20,6 | 401,8 | 16,6 |
| 6,0 | 110,5 | 29,8 | 331,5 | 24,0 |
| 7,0 | 80,2 | 40,6 | 280,7 | 32,8 |
| 8,0 | 60,6 | 53,0 | 242,2 | 43,1 |
| 9,0 | 47,1 | 67,2 | 211,8 | 54,9 |
| 10,0 | 37,4 | 83,2 | 187,2 | 68,2 |
| 11,0 | 30,3 | 100,9 | 166,6 | 83,1 |
| 12,0 | 24,9 | 120,3 | 149,2 | 99,6 |
| 13,0 | 20,7 | 141,5 | 134,2 | 117,9 |
| 14,0 | 17,3 | 164,6 | 121,1 | 137,9 |
Belastungsangaben sind nur bei vertikaler Anwendung gültig!
Hohe Gleichlasten sind idealisiert zu verstehen. Die Lasteinleitung hat im Knoten zu erfolgen. Das obere Hauptrohr muss min. alle 110 cm seitlich gehalten werden! Die Belastungswerte sind unter Verwendung von 10.9 Bolzen berechnet.
 |
4 Weg Winkel
Schenkellänge: 742 x 500 mm
 |
4 Weg Kreuz
Schenkellänge: 710 x 710 mm
 |
3 Weg T-Stück, horizontal
Schenkellänge: 710 x 500 mm
 |
3 Weg T-Stück, vertikal
Schenkellänge: 710 x 500 mm
 |
4 Weg Winkel
Schenkellänge: 710 x 500 mm
 |
4 Weg Winkel
Schenkellänge: 710 x 500 mm
 |
5 Weg Winkel
Schenkellänge: 742 x 500 mm
 |
6 Weg Winkel
Schenkellänge: 742 x 710 mm
 |
5 Weg Winkel
Schenkellänge: 710 x 500 mm
 |
5 Weg Winkel
Schenkellänge: 710 x 500 mm
 |
3 Weg Winkel
Schenkellänge: 500 mm
 |
3 Weg Winkel
Schenkellänge: 500 mm
 |
4 Weg Winkel
Schenkellänge: 742 x 500 mm
 |
3 Weg Winkel
Schenkellänge: 500 mm
 |
2 Weg Winkel
Schenkellänge: 500 mm
 |
2 Weg Winkel
Schenkellänge: 500 mm
 |
3 Weg Winkel
Schenkellänge: 500 mm
 |
2 Weg Winkel
Schenkellänge: 500 mm
 |
Bodenplatte
Länge: 310 mm
 |
Konus für Litetruss Systeme
 |
Halbkonus mit M10-Gewinde
 |
Halbkonus M12+20 mm Space und 50 mm Ring
 |
Bolzen für Litetruss Systeme
 |
Bolzen mit Gewinde M8
 |
R-Clip für Litetruss Systeme
 |
3er Verbinderset; 3x Konus, 6x Bolzen, 6x R-Clip
 |
Strecke: 21 cm
 |

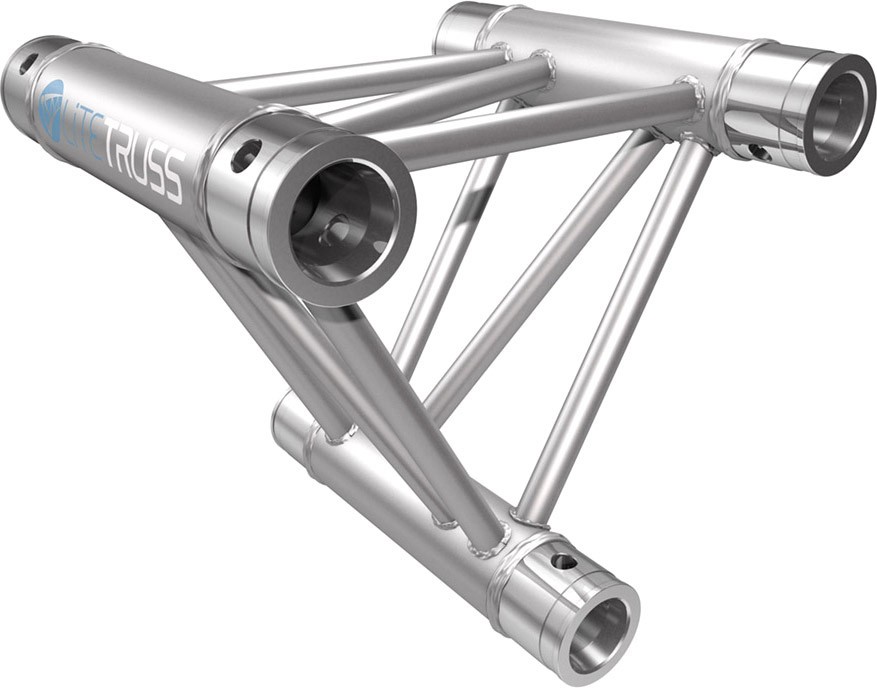

Strecke: 25 cm
 |
Strecke: 29 cm
 |
Strecke: 50 cm
 |
Strecke: 71 cm
 |
Strecke: 75 cm
 |
Strecke: 100 cm
 |
Strecke: 150 cm
 |
Strecke: 200 cm
 |
Strecke: 250 cm
 |
Strecke: 300 cm
 |
Strecke: 350 cm
 |
Strecke: 400 cm
 |
Strecke: 450 cm
 |
Strecke: 500 cm
 |
2 Weg Winkel
Schenkellänge: 1000 mm
 |
2 Weg Winkel
Schenkellänge: 1000 mm
 |
2 Weg Winkel
Schenkellänge: 500 mm
 |
2 Weg Winkel
Schenkellänge: 500 mm
 |

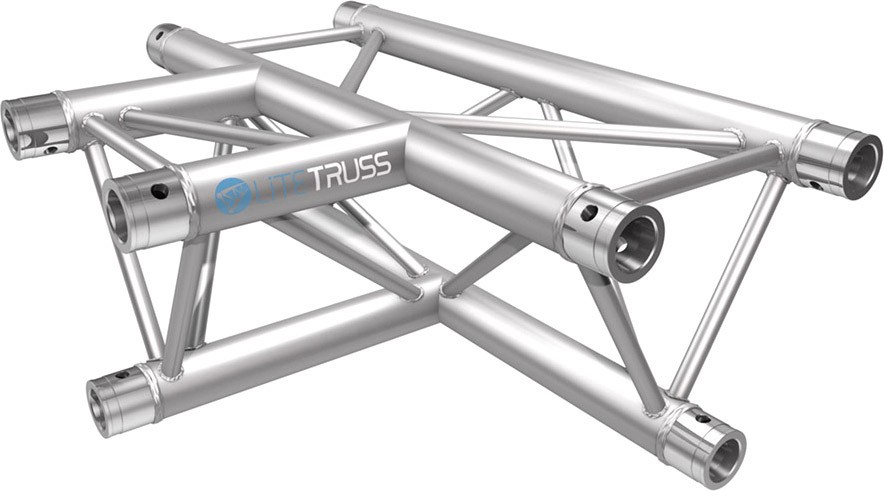

3 Weg T-Stück
Schenkellänge: 710 x 500 mm
Momentan nicht vorhanden.
