Die Schwerlasttraverse Litetruss B104RV ermöglicht durch ihr extra starkes Verbindungssystem und das massive 60x6mm-Hauptrohr ein Maximum an Tragkraft!

Alle Traversen dieser Baureihe sind mit einem allseitigen Diagonalfachwerk ausgestattet und bieten dem Anwender daher die Möglichkeit, Lasten sowohl vertikal als auch horizontal zu positionieren. Litetruss B104RV eignet sich hervorragend für Bühnendachkonstruktionen, große Groundsupports, Kabelbrücken, Antennenmasten und andere Traversenkonstruktionen, bei denen maximale Spannweiten und Nutzlasten erforderlich sind. Alle B104RV-Traversen können optional mit einem Transportrollensatz geliefert werden.

Geprüfte Sicherheit

Geprüfte Sicherheit

Abmessungen

Abmessungen

Spezifikationen

Spezifikationen

Breite: ~ 500 mm
Höhe: ~ 1010 mm
Tragrohr: 60 x 6 mm
Ø Füllstäbe: 48 x 3 mm
Legierung: EN-AW 6082 T6

Belastungstabelle B104RV

Belastungstabelle B104RV
Spannweite Gleichmäßig
verteilte Last
Durchbiegung Mittige Einzellast Durchbiegung
m kg/m mm kg mm
8 1441,6 11,9 5880,0* 9,8
10 1148,7 23,3 5157,0* 16,9
12 835,7 35,4 4513,0* 25,8
14 607,9 48,3 4000,0* 36,8
16 460,0 63,1 3570,0* 49,7
18 358,7 80,0 3196,0* 64,4
20 286,2 98,9 2861,7 80,7
22 232,5 119,9 2557,8 98,3
24 191,7 142,9 2300,7 117,7
26 160,0 168,1 2079,6 139,1
28 134,8 195,3 1886,8 162,5
30 114,4 224,8 1716,7 188,0
32 97,8 256,4 1564,9 215,7
34 84,0 290,2 1428,4 245,7
36 72,5 326,3 1304,4 278,0
38 62,7 364,6 1191,1 312,8
40 54,3 405,3 1086,8 350,1
42 47,2 448,3 990,3 390,1

* begrenzt durch Interaktion bei Versatz / Maßgebend ist der Versatz am Verbinder! Hohe Gleichlasten sind idealisiert zu verstehen. Die Lasteinleitung hat im Knoten zu erfolgen.

Strecken, Winkel und Bauteile B104RV

Strecken, Winkel und Bauteile B104RV
Strecke 100 cm
Art.-Nr.: 374941000
Strecke 100 cm

Strecke: 100 cm

Shop
Strecke 120 cm
Art.-Nr.: 374941200
Strecke 120 cm

Strecke: 120 cm

Shop
Strecke 200 cm
Art.-Nr.: 374942000
Strecke 200 cm

Strecke: 200 cm

Shop
Strecke 240 cm
Art.-Nr.: 374942400
Strecke 240 cm

Strecke: 240 cm

Shop
Strecke 300 cm
Art.-Nr.: 374943000
Strecke 300 cm

Strecke: 300 cm

Shop

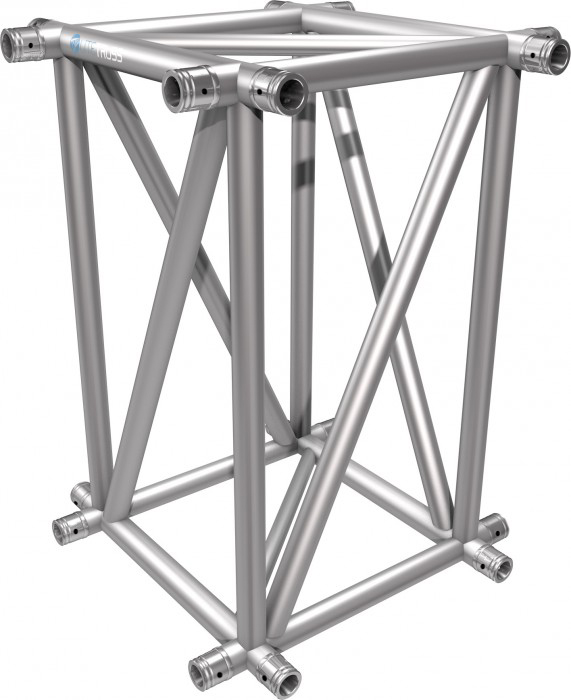

4 Weg Kreuz / C016
